動きをわかりやすくするために無線受信機の接点信号出力端子1～3に、3段積層表示灯を接続して動かしてみました。

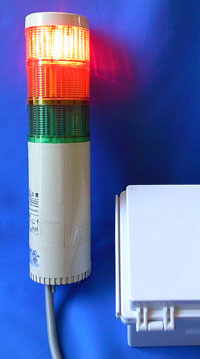

送信機の接点入力1→受信機の赤色ランプが点灯します。
送信機の接点入力2→受信機の黄色ランプが点灯します。
送信機の接点入力3→受信機の緑色ランプが点灯します。
無線受信機の接点信号出力端子1～3に3段積層表示灯を接続して動かしてみました
1.送信機に接点信号1が入力されます。
受信機に接続された表示灯の赤色ランプが点灯します。
↓

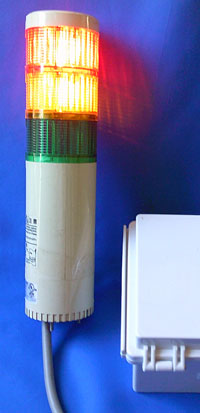

2.送信機に接点信号2が入力されます。
受信機に接続された表示灯の黄色ランプが点灯します。
↓

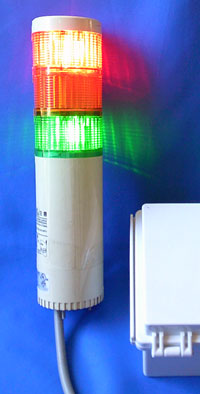

3.送信機に接点信号3が入力されます。
受信機に接続された表示灯の緑色ランプが点灯します。
以下 リセットの動作
4.送信機の接点信号2の入力が停止します。黄色ランプが消灯します。

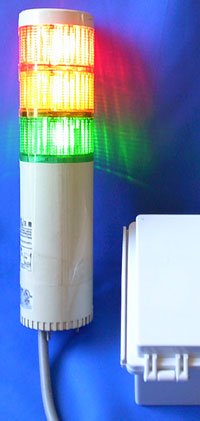

赤色ランプ（信号入力１）と緑色ランプ(信号入力３)が点灯した状態。
受信機に接続された積層表示灯の赤色ランプと緑色ランプが点灯した状態
↓
5.送信機の接点信号3の入力が停止します。緑色ランプが消灯します。
↓
6.送信機の接点信号1の入力が停止します。赤色ランプが消灯します。
入力１～入力３の全ての入力が無い状態。
商品の詳しいご説明は以下のイメージ画像をクリックしてください。
警報盤や測定器、設備からの無電圧接点信号が920MHz帯の電波を使って受信機へ伝送します。
無電圧接点信号出力を長距離無線化して離れた場所に伝送します。
通信距離 屋外見通し環境-最長1200m。
